Modbus读卡器的接线方法

Modbus读卡器有485和以太网接口的，485接口的 YW-630MA， YW-631MA，以太网接口的 YW-630NA， YW-641NA。这4款Modbus读卡器接口不一样， 但是寄存器地址完全一样，配置也完全一样，所以即使开发中途由于需求变化，更换接口，也是非常方便的。按照接口不一样，分别介绍如下：

对于型号 YW-630MA ， YW-631MA 的IC卡读卡器，基于485总线的，共有4根线。

实际4根线如下图所示：

4根数据必须全部接上，设备的黑线接电源地即可，不用与485设备共地。某些485设备带有422通信，由于422通信为全双工通信，所以有4根线，一定要确认哪两根线为485通信的AB线， 不要将读卡器接到422的通信线上。

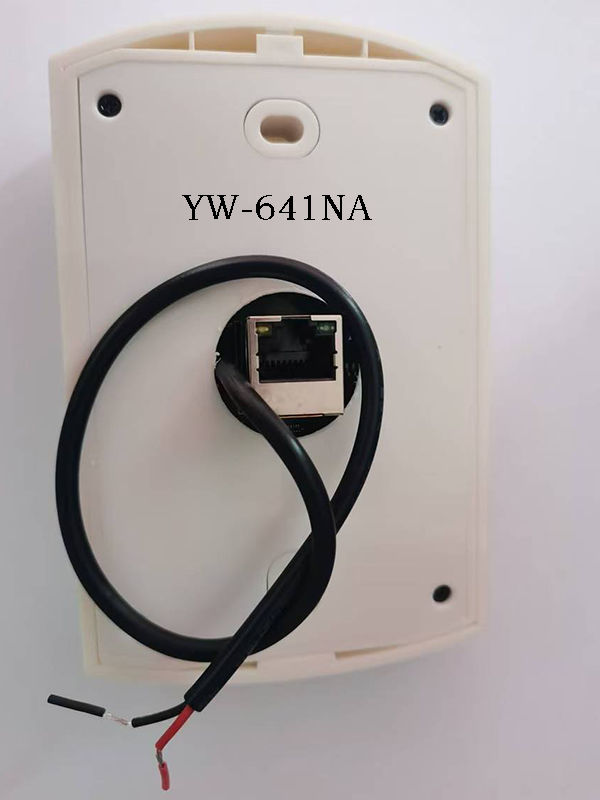

对于以太网接口 YW-630NA ， YW-641NA ，接线就相对简单，背面有电源线2根和一个RJ45网口座。电源线红色为电源+（9-24VDC），黑线为电源地。网线直接插入网口即可。如下图：

不管是485总线还是以太网总线，modbus读卡器的接线比较简单。
