高频IC卡Modbus读卡器开发指南

支持高频IC卡在PLC中应用,兼容屏,组态软件

高频IC卡Modbus读卡器支持M1，FM08， CPU卡及其兼容卡片。
所有的寄存器描述适用于Modbus RTU和Modbus TCP接口的高频IC卡Modbus读卡器，包括YW-630MA， YW-630NA， YW-631MA，YW-641MA，YW-641NA

高频IC卡Modbus读写器寄存器描述

名称	寄存器地址	属性	寄存器内容
蜂鸣器和LED控制	0003	只写	值可以控制蜂鸣器和LED，但是正常情况下不需要操作这个寄存器, 通过配置可以让蜂鸣器和LED配合刷卡动作.
卡片序列号	0004到0007	可读可写	值为非0，即为卡号。写的时候只接收0，即清零操作，清零即重新寻卡,卡号分为4字节和7字节卡号,如果是4字节只需操作0004和0005寄存器.
卡片操作	0008	只写	1为读块，2为写块，3为卡休眠，4为初始化钱包，5为钱包读余额，6为钱包扣款，7为钱包充值
卡片操作状态	0009	只读	0为操作成功，非零为失败
卡片操作对应的块	000A	可读可写	高字节为块数量，低字节为块数量，不可跨扇区
操作的块认证的密钥	000B到000D	只写	密钥为6字节，占用3个寄存器
块数据	0010到002F	可读可写	32个寄存器，最多保存64字节，对应卡片最多4个块，所使用的寄存器与卡片操作对应的块(寄存器：000A)有关

Modbus读写器寄存器与寄存器值

1.蜂鸣器和LED,寄存器地址：0003。Modbus读写器YW-630和YW-631上面的蜂鸣器和LED灯除了通过系统设置触发工作以外，还可以单独控制，通过写0003寄存器可以直接控制蜂鸣器和LED灯。0003寄存器共2个字节，16位.
0-3位：断开的时间，单位100ms
4-7位：通电的时间，单位100ms
8-9为：选择LED还是蜂鸣器，1(二进制01)为LED灯，2(二进制10)为蜂鸣器，3(二进制11)为LED灯和蜂鸣器
10-15位：执行的次数，6位，值0到63。
例如：让蜂鸣器短促的鸣叫3声。10-15位为3，000011， 8-9位为2，10，4-7位为1，0001，0-3位为1，0001。合起来为0000111000010001，16进制为0E11。
简易的办法可以从Modbus读写器演示程序中计算出来：

2.卡片序列号(卡号)寄存器,寄存器地址：0004-0007。Modbus读写器YW-630和YW-631除了可以支持4字节的卡号，还可以支持7字节的卡号，目前大多为4字节的卡号。如果为4字节占用0004和0005寄存器。
该寄存器可读可写。上电后，该寄存器为0，为寻卡状态，一旦有卡进入，读卡器读到卡片后，立即填充该寄存器，并且不再寻卡， 直到程序将该寄存器清零，即写寄存器0004和0005寄存器=0。一旦设置为0后，读卡器启动寻卡流程，直到读到卡后，填充该寄存器，停止寻卡。清零后重新寻卡。

3.卡片操作寄存器：0008。Modbus读写器YW-630和YW-631除了支持读取卡号外，还可以对卡内存进行读和写操作，也可以对卡片进行钱包操作，读余额，扣款等等。此寄存器不可读，只能写入。次此存器可以写入以下值：
1：读数据块操作
2：写数据块操
3：卡片休眠
4：初始化钱包操作
5：读钱包余额
6: 钱包扣款
7: 钱包充值
这个寄存器的操作必须建立在寻卡成功的基础上， 如果某个操作失败，必须重新寻卡。
卡片操作寄存器写入1到7中的某个值后，将影响2种寄存器的值，一个是执行状态寄存器0009， 另外一个就是块数据寄存器0010-002F。

4.卡片操作执行状态寄存器：0009。当对卡片进行操作，即对0008寄存器写入某个值后，读卡器将是否成功的标志写入当前寄存器，当前寄存器只有2个值，0或者1。
0：操作成功。
1：操作失败。

5.要操作的数据块寄存器：000A。在对卡片进行操作之前，要设置要操作的块号。高字节为块数量，低字节为起始块号，不可跨扇区操作。
例如：要操作第2块，块数量为1，则该寄存器的值为0x0201。

6.密钥寄存器：000B到000D。在对卡片进行操作之前，不仅要设置要操作的块号。还要设置操作该块所需要的密钥，如果在系统配置时选择为系统密钥认证，则此寄存器可以忽略。如果选择寄存器密钥，则需要写入这个寄存器。
IC卡的密钥为6字节，存放在000B到000D共3个寄存器中。
例如卡的密钥：112233445566（16进制），则000B=0x2211，000C=0x4433,000D=0x6655.

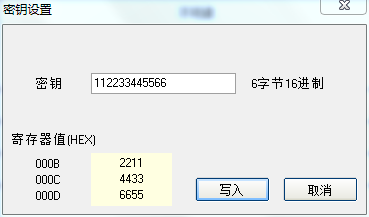

可以参考modbus读写器演示程序中的密钥配置：

7.块数据寄存器：0010到002F。这里共有32个寄存器，最多可以保存64个字节。实际使用的寄存器数量与卡片操作寄存器0008和要操作的数据块寄存器000A有关。读块和写块最少占用16个字节，即8个寄存器。 对钱包操作只需4字节，占用2个寄存器。

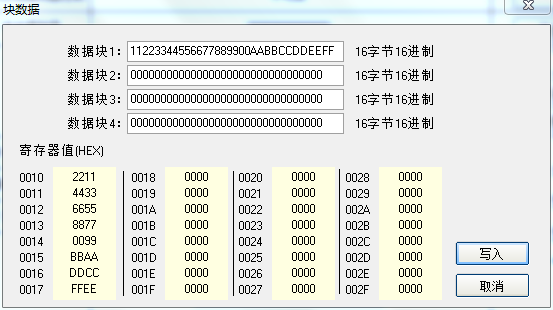

例如写入某个块，16字节11223344556677889900AABBCCDDEEFF， 则0010到0017寄存器如下：

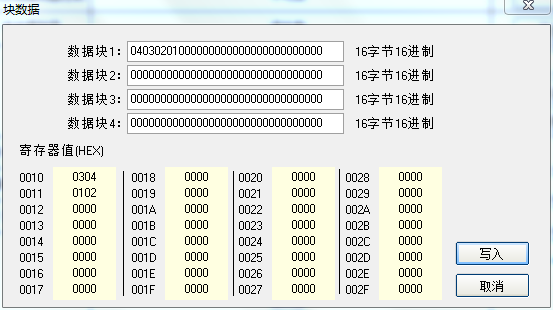

如果执行扣款操作，则只需写2个寄存器。例如扣款0x01020304，则配置如下：

Modbus高频读写器配置信息介绍

8.波特率和Modbus站号，地址40001
选择相应的波特率和站号可以设置YW-630和YW-631设备的通信波特率和Modbus的站地址.RS485总线参数为:us的站地址.
RS485总线默认参数为:
波特率:19200,
校验:无,
数据位:8,
停止位:1位

9.系统密钥(同密钥寄存器2,地址为40103,40104,40105)
在Modbus读写器YW-630和YW-631的V2.0版本之前，有系统密钥寄存器可以存储卡认证的密钥，这个功能还将继续支持。设置方法也没有任何改变。

10.读卡参数寄存器
读卡参数寄存器可以设置对卡操作时所使用的参数。
密钥类型：读写数据块时所使用的密钥类型，A密钥还是B密钥。
密钥方式：可以选择两种密钥寄存器认证，密钥寄存器1为掉电不保存的密钥，地址为40011，40012，40013。 密钥寄存器2为掉电保存的密钥，地址为40103，40104，40105。
LED和蜂鸣器：读到卡后相应的状态提示。

11.参数寄存器，地址40100：
参数寄存器可以用于配置Modbus读写器读到卡后是否要继续读写某个数据块，以及这些数据块的数据输出的方式。
1． 读写数据是否跳过密钥块，密钥块必须按照相应的规则写入，否则就会锁死当前扇区。为了避免这种情况发生，客户可以选择跳过密钥块。
2． 清卡号是否清除数据区，清卡号系统就会重新寻卡，如果配置了该选项，则数据区同时会被清除。
3． 数据大小端模式，只要为了与PLC的显示模式一致。
4． 配置是否休眠，如果配置了读卡后读写数据块，则读写数据块后休眠。
5． 读写块地址寄存器，如果选择了寻到卡后自动读数据块，则读写器会根据这个参数来读取相应的块数据。
6． 寻到卡后是否要读数据。

12读块寄存器，块寄存器2，地址40101
如果在参数寄存器配置了使用读块寄存器2，则读写器会调用这个寄存器的值。

13写块寄存器，块寄存器3，地址：40102
如果在参数寄存器配置了使用写块寄存器3，则读写器会调用这个寄存器的值。

143.4 密钥寄存器2，地址40103，40104，40105
密钥寄存器2与以往的系统密钥寄存器是一样的，这里以寄存器的形式展现出来，需要注意的是6个字节的顺序，具体参见《Modbus读写器YW630 YW-631 用户手册 V1.4》

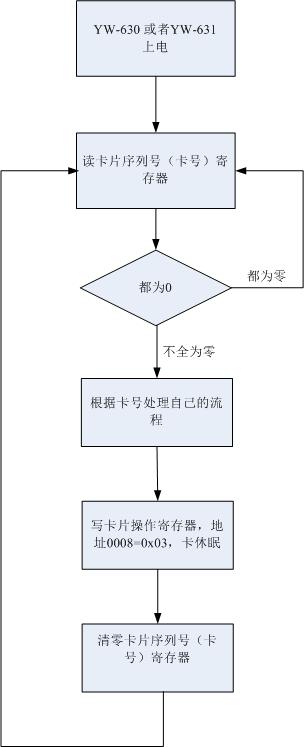

Modbus读写器读取IC卡卡号的流程:

在Modbus读写器使用前,可以根据实际需求用友我科技Modbus读写器演示程序来进行配置。关于卡片序列号(卡号)寄存器0004到0007，在实际使用中可能存在4字节和7字节的卡号，如果能确认当前使用的是4字节卡号，那么只需要操作0004和0005两个寄存器。

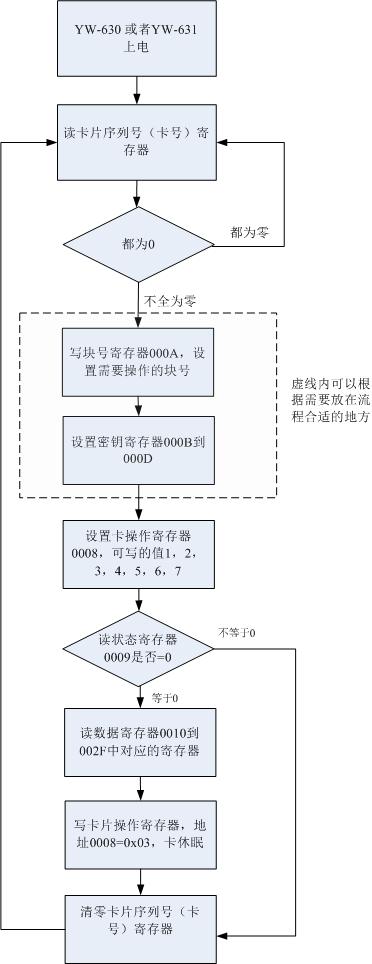

Modbus读写器读取数据块的流程:

在Modbus读写器使用前,可以根据实际需求用友我科技Modbus读写器演示程序来进行配置。关于卡片序列号(卡号)寄存器0004到0007，在实际使用中可能存在4字节和7字节的卡号，如果能确认当前使用的是4字节卡号，那么只需要操作0004和0005两个寄存器。

Modbus读卡器PLC开发指南：
